X3D Model Documentation: ClipPlaneExample.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <component level='5' name='Rendering'/>
  6            <meta name='title' content=' ClipPlaneExample.x3d '/>
  7            <meta name='creator' content='Nicholas Polys, Don Brutzman'/>
  8            <meta name='created' content='20 February 2013'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='description' content='Illustrate use of two ClipPlane intersections across four sets of primitive geometry. Line indicators are outside the scope of the ClipPlane transformation hierarchy and so are not clipped.'/>
 11            <meta name='reference' content=' ClipPlaneExample.x3d '/>

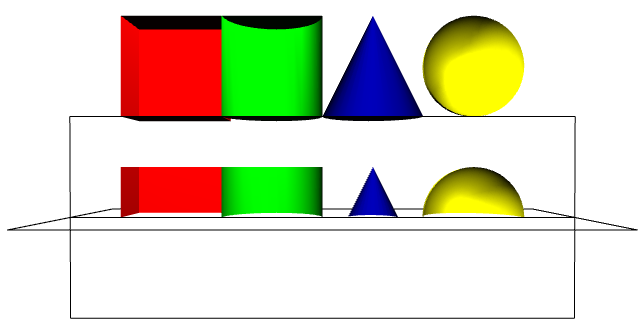

 12            <meta name='Image' content='ClipPlaneExampleFront.png'/>

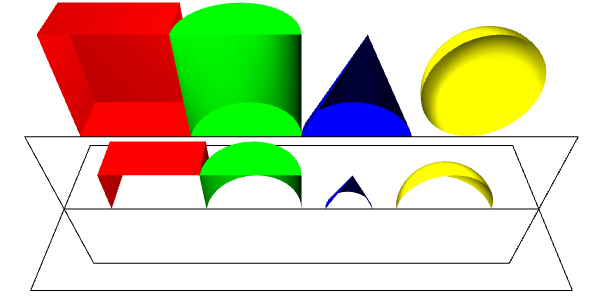

 13            <meta name='Image' content='ClipPlaneExampleOblique.png'/>

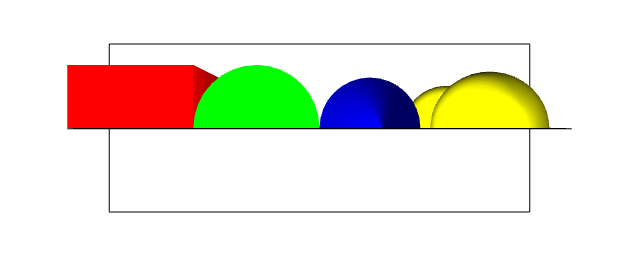

 14            <meta name='Image' content='ClipPlaneExampleOverhead.png'/>

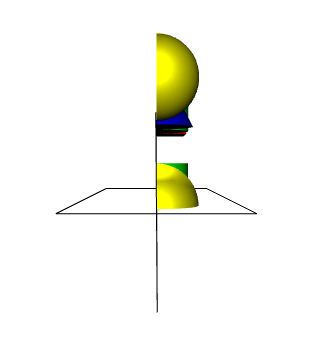

 15            <meta name='Image' content='ClipPlaneExampleSide.png'/>
 16            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Basic/CAD/ClipPlaneExample.x3d '/>
 17            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 18            <meta name='generator' content='Vivaty Studio'/>
 19            <meta name='license' content='../../license.html'/>
 20       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: Background1, Blue, BoundaryLineAppearance, BoundaryLines, Box1, ClipPlaneGroup, ClipPlaneHorizontal, ClipPlaneVertical, Cone1, Cylinder1, dad_Background1, dad_Box1, dad_Cone1, dad_Cylinder1, dad_Light1, dad_Sphere1, GeoBox1, GeoCone1, GeoCylinder1, GeoSphere1, Green, Light1, move, move2, PlaneOutlineHorizontal, PlaneOutlineVertical, PrimitiveShapes, Red, Shiny_Yellow, Sphere1, timer_pos0, WhiteBackground

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4
-->
 21       <Scene>
 22            <!-- TODO Schematron error for orientation='0 0 0 0' -->

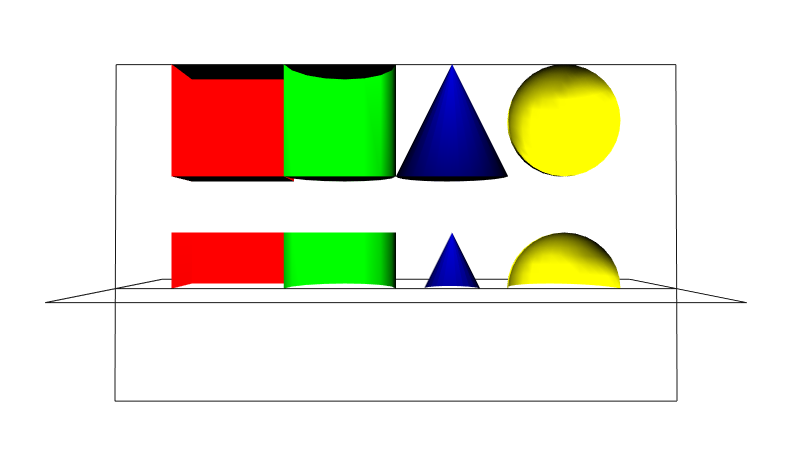

 23            <Viewpoint description='ClipPlanes front view' position='0 1 10'/>

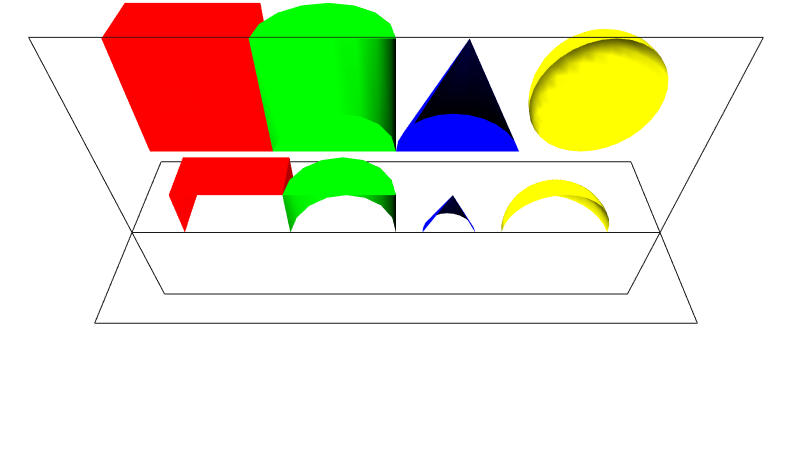

 24            <Viewpoint description='ClipPlanes oblique view' orientation='1 0 0 -0.851966' position='0 8 7'/>

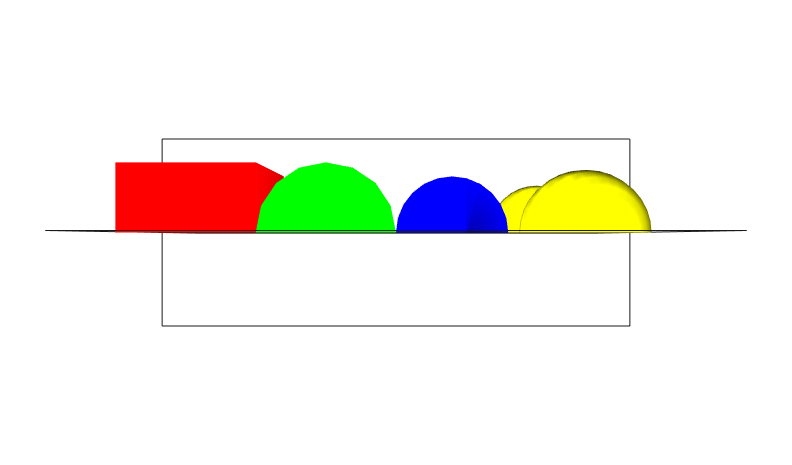

 25            <Viewpoint description='ClipPlanes overhead view' orientation='1 0 0 -1.570796' position='0 12 0'/>

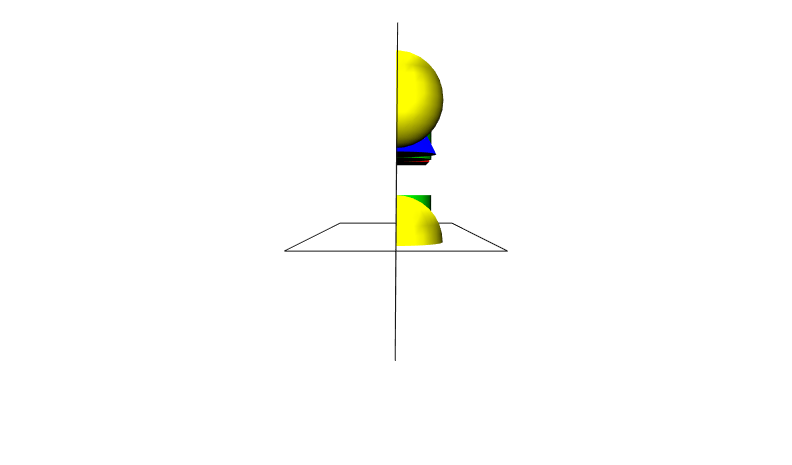

 26            <Viewpoint description='ClipPlanes side view' orientation='-0.03326 0.99889 0.03326 1.571904' position='15 1 0'/>
 27            <Background DEF='WhiteBackground' groundColor='1 1 1' skyColor='1 1 1'/>
 28            <Group DEF='ClipPlaneGroup'>
 29                 <!-- ClipPlane nodes affect peers and children -->
 30                 <ClipPlane DEF='ClipPlaneHorizontal' containerField='children'/>
 31                 <ClipPlane DEF='ClipPlaneVertical' plane='0 0 -1 0' containerField='children'/>
 32                 <!-- Non-standard scripting animation test for ClipPlane <PythonScript DEF="PS" "url=OpacityMapStyle.py" /> <ROUTE fromNode='timer_pos0' fromField='value_changed' toNode='PS' toField='planeEquation'/> <ROUTE fromNode='PS' fromField='planeEquation' toNode='CP' toField='plane'/> -->
 33                 <!-- <TimeSensor DEF='timer' cycleInterval='13.000' loop='true' startTime='0.000'/> <ROUTE fromNode='timer' fromField='fraction_changed' toNode='timer_pos0' toField='set_fraction'/> <ROUTE fromNode='timer_pos0' fromField='value_changed' toNode='move' toField='set_translation'/> -->
 34
               <!-- Group PrimitiveShapes is a DEF node that has 1 USE node: USE_1 -->
                <Group DEF='PrimitiveShapes'>
 35                      <WorldInfo info='"This Web3D Content was created with Vivaty Studio, a Web3D authoring tool" "www.mediamachines.com"' title='primitives'/>
 36                      <Transform DEF='dad_Box1' translation='-3 0 0'>
 37                           <Shape DEF='Box1'>
 38                                <Appearance>
 39                                     <Material DEF='Red' ambientIntensity='.2' diffuseColor='1 0 0' shininess='.2'/>
 40                                </Appearance>
 41                                <Box DEF='GeoBox1' solid='false'/>
 42                           </Shape>
 43                      </Transform>
 44                      <Transform DEF='dad_Cylinder1' translation='-1 0 0'>
 45                           <Shape DEF='Cylinder1'>
 46                                <Appearance>
 47                                     <Material DEF='Green' ambientIntensity='.2' diffuseColor='0 1 0' shininess='.2'/>
 48                                </Appearance>
 49                                <Cylinder DEF='GeoCylinder1' solid='false'/>
 50                           </Shape>
 51                      </Transform>
 52                      <Transform DEF='dad_Cone1' translation='1 0 0'>
 53                           <Shape DEF='Cone1'>
 54                                <Appearance>
 55                                     <Material DEF='Blue' ambientIntensity='.2' diffuseColor='0 0 1' shininess='.2'/>
 56                                </Appearance>
 57                                <Cone DEF='GeoCone1' solid='false'/>
 58                           </Shape>
 59                      </Transform>
 60                      <Transform DEF='dad_Sphere1' translation='3 0 0'>
 61                           <Shape DEF='Sphere1'>
 62                                <Appearance>
 63                                     <Material DEF='Shiny_Yellow' ambientIntensity='.2' diffuseColor='1 1 0' shininess='.1' specularColor='1 1 0'/>
 64                                </Appearance>
 65                                <Sphere DEF='GeoSphere1' solid='false'/>
 66                           </Shape>
 67                      </Transform>
 68                      <Transform DEF='dad_Light1' translation='0 5 0'>
 69                           <PointLight DEF='Light1'/>
 70                      </Transform>
 71                      <Transform DEF='dad_Background1' translation='-.73213 4.14112 0'>
 72                           <Background DEF='Background1' groundColor='1 1 1' skyColor='1 1 1'/>
 73                      </Transform>
 74                 </Group>
 75                 <Transform translation='0 3 0'>
 76                      <Group USE='PrimitiveShapes'/>
 77                 </Transform>
 78            </Group>
 79            <!-- Keep boundary lines outside of scope of the two clipping planes so that they can illustrate boundaries without being cut off -->
 80            <Group DEF='BoundaryLines'>
 81                 <Transform DEF='move' translation='0 .00001 0'>
 82                      <Shape DEF='PlaneOutlineHorizontal'>
 83
                         <!-- Appearance BoundaryLineAppearance is a DEF node that has 1 USE node: USE_1 -->
                          <Appearance DEF='BoundaryLineAppearance'>
 84                                <Material ambientIntensity='.2' emissiveColor='0.1 0.1 0.1'/>
 85                           </Appearance>
 86                           <IndexedLineSet coordIndex='0 1 2 3 0 -1'>
 87                                <Coordinate point='5 0 -2 5 0 2 -5 0 2 -5 0 -2'/>
 88                           </IndexedLineSet>
 89                      </Shape>
 90                 </Transform>
 91                 <PositionInterpolator DEF='timer_pos0' key='0 .5 1' keyValue='0 2 0 0 -2 0 0 2 0'/>
 92                 <Transform rotation='1 0 0 -1.578'>
 93                      <Transform DEF='move2' translation='0 .00001 0'>
 94                           <Shape DEF='PlaneOutlineVertical'>
 95                                <Appearance USE='BoundaryLineAppearance'/>
 96                                <!-- also includes center line -->
 97                                <IndexedLineSet coordIndex='0 1 2 3 0 -1 4 5 -1'>
 98                                     <Coordinate point='5 0 -2 5 0 4 -5 0 4 -5 0 -2 5 0 0 -5 0 0'/>
 99                                </IndexedLineSet>
100                           </Shape>
101                      </Transform>
102                 </Transform>
103            </Group>
104       </Scene>
105  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: Background1, Blue, BoundaryLineAppearance, BoundaryLines, Box1, ClipPlaneGroup, ClipPlaneHorizontal, ClipPlaneVertical, Cone1, Cylinder1, dad_Background1, dad_Box1, dad_Cone1, dad_Cylinder1, dad_Light1, dad_Sphere1, GeoBox1, GeoCone1, GeoCylinder1, GeoSphere1, Green, Light1, move, move2, PlaneOutlineHorizontal, PlaneOutlineVertical, PrimitiveShapes, Red, Shiny_Yellow, Sphere1, timer_pos0, WhiteBackground

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4
-->
X3D Tooltips element index: Appearance, Background, Box, ClipPlane, component, Cone, Coordinate, Cylinder, Group, head, IndexedLineSet, Material, meta, PointLight, PositionInterpolator, Scene, Shape, Sphere, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
