X3D Model Documentation: IkeaRockingHorse.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' IkeaRockingHorse.x3d '/>
  6            <meta name='description' content='X3D example Model of an Ikea Rocking Horse'/>
  7            <meta name='created' content='3 March 2004'/>
  8            <meta name='modified' content='20 October 2019'/>
  9            <meta name='creator' content='Vaughn Pangelinan'/>
 10            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Basic/StudentProjects/IkeaRockingHorse.x3d '/>
 11            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 12            <meta name='license' content='../license.html'/>
 13       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: AutoRotateTransform, CLOCK, HorseFront, HorsePathInterpolator, HorsePlaneSensor, HorseViewOverhead, HorseViewRight, NewBlue, NewGreen, NewRed, NewYellow, Rocker, RockerCrossBar, RockerEye, RockerHandle, RockerHindLeg, RockerSeat, RockingHorseTransform, SeatBack, Wood

Index for Viewpoint nodes: HorseViewOverhead, HorseViewRight
-->
 14       <Scene>
 15            <WorldInfo title='IkeaRockingHorse.x3d'/>

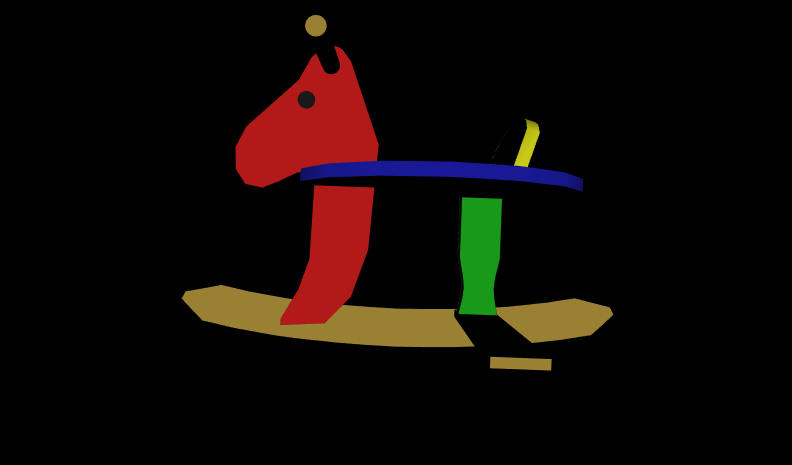

 16            <Viewpoint DEF='HorseViewRight' description='See Horse Straight On' fieldOfView='1.4' position='0 12 22'/>
 17            <Transform rotation='1 0 0 -1.57'>
 18                 <Transform>
 19
                    <!-- ROUTE information for RockingHorseTransform node:  [from HorsePlaneSensor.translation_changed to set_translation ] -->
                     <Transform DEF='RockingHorseTransform'>
 20
                         <!-- ROUTE information for AutoRotateTransform node:  [from HorsePathInterpolator.value_changed to set_rotation ] -->
                          <Transform DEF='AutoRotateTransform' center='0 50 0'>
 21                                <Viewpoint DEF='HorseViewOverhead' description='Rock With Horse From Overhead' fieldOfView='1.1' position='0 0 40'/>
 22
                              <!-- ROUTE information for HorsePlaneSensor node:  [from translation_changed to RockingHorseTransform.set_translation ] -->
                               <PlaneSensor DEF='HorsePlaneSensor' description='Moves Horse around Floor' maxPosition='15 15' minPosition='-15 -15'/>
 23                                < ROUTE  fromNode='HorsePlaneSensor' fromField='translation_changed' toNode='RockingHorseTransform' toField='set_translation'/>
 24                                <Transform rotation='1 0 0 1.57' translation='0 2 2'>
 25                                     <Group>
 26                                          <Transform scale='1.5 1 1' translation='0 0 6'>
 27
                                             <!-- Shape Rocker is a DEF node that has 1 USE node: USE_1 -->
                                              <Shape DEF='Rocker'>
 28                                                    <Extrusion convex='false' creaseAngle='.785' crossSection='-2 -1 2 -1 2 1 -2 1 -2 -1' scale='.2 1 .6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 .6 1 .2 1' solid='false' spine='-15 2.6 0 -14 2.25 0 -13 1.89 0 -12 1.6 0 -11 1.3 0 -10 1.08 0 -9 0.86 0 -8 0.66 0 -7 0.51 0 -6 0.39 0 -5 0.3 0 -4 0.19 0 -3 0.13 0 -2 0.07 0 -1 0.04 0 0 0 0 1 0.04 0 2 0.07 0 3 0.13 0 4 0.19 0 5 0.3 0 6 0.39 0 7 0.51 0 8 0.66 0 9 0.86 0 10 1.08 0 11 1.3 0 12 1.6 0 13 1.89 0 14 2.25 0 15 2.6 0'/>
 29                                                    <Appearance>
 30
                                                       <!-- Material Wood is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                                                        <Material DEF='Wood' diffuseColor='.6 .5 .2'/>
 31                                                    </Appearance>
 32                                               </Shape>
 33                                          </Transform>
 34                                          <Transform scale='1.5 1 1' translation='0 0 -6'>
 35                                               <Shape USE='Rocker'/>
 36                                          </Transform>
 37                                          <Transform translation='-8 1.75 0'>
 38
                                             <!-- Shape RockerCrossBar is a DEF node that has 1 USE node: USE_1 -->
                                              <Shape DEF='RockerCrossBar'>
 39                                                    <Appearance>
 40                                                         <Material USE='Wood'/>
 41                                                    </Appearance>
 42                                                    <Box size='4 .75 12'/>
 43                                               </Shape>
 44                                          </Transform>
 45                                          <Transform translation='8 1.75 0'>
 46                                               <Shape USE='RockerCrossBar'/>
 47                                          </Transform>
 48                                          <Transform translation='8 1.75 4'>
 49
                                             <!-- Shape RockerHindLeg is a DEF node that has 1 USE node: USE_1 -->
                                              <Shape DEF='RockerHindLeg'>
 50                                                    <Appearance>
 51                                                         <Material DEF='NewGreen' diffuseColor='.1 .6 .1'/>
 52                                                    </Appearance>
 53                                                    <Extrusion convex='false' creaseAngle='.785' crossSection='-2 -.5 2 -.5 2 .5 -2 .5 -2 -.5' scale='1 1 .9 1 .8 1 .75 1 .8 1 .9 1 1 1 1 1' solid='false' spine='0 0 0 0 1 0 0 2 0 0 3 0 0 4 0 0 5 0 0 6 0 0 12 0'/>
 54                                               </Shape>
 55                                          </Transform>
 56                                          <Transform translation='8 1.75 -4'>
 57                                               <Shape USE='RockerHindLeg'/>
 58                                          </Transform>
 59                                          <Transform scale='1 1 .5' translation='3 14.25 0'>
 60                                               <Shape DEF='RockerSeat'>
 61                                                    <Appearance>
 62                                                         <Material DEF='NewBlue' diffuseColor='.1 .1 .6'/>
 63                                                    </Appearance>
 64                                                    <Cylinder height='1' radius='12'/>
 65                                               </Shape>
 66                                          </Transform>
 67                                          <Transform translation='-9.99 1.75 0'>
 68                                               <Shape DEF='HorseFront'>
 69                                                    <Appearance>
 70                                                         <Material DEF='NewRed' diffuseColor='.7 .1 .1'/>
 71                                                    </Appearance>
 72                                                    <Extrusion convex='false' creaseAngle='.785' crossSection='0 0 3.75 0.28125 5.90625 2.625 7.21875 6.65625 7.78125 15.65625 5.15625 22.6875 4.40625 23.625 4.125 23.8125 3.46875 24 2.71875 23.8125 1.78125 22.875 0.75 20.90625 -3.5625 16.78125 -4.40625 15 -4.3125 13.125 -3.46875 11.90625 -1.96875 11.625 -0.46875 12.28125 0.9375 13.03125 1.875 13.03125 2.4375 12.46875 2.25 5.71875 1.40625 3.09375 0.46875 1.40625 0 0.5625 0 0' solid='false' spine='0 0 .5 0 0 -.5'/>
 73                                               </Shape>
 74                                          </Transform>
 75                                          <Transform rotation='0 0 1 3.14' scale='1 1 1.35' translation='10 19.8 3.6'>
 76                                               <Transform rotation='0 1 0 1.57'>
 77                                                    <Transform rotation='1 0 0 .3'>
 78                                                         <Shape DEF='SeatBack'>
 79                                                              <Appearance>
 80                                                                   <Material DEF='NewYellow' diffuseColor='.8 .8 .1'/>
 81                                                              </Appearance>
 82                                                              <Extrusion convex='false' creaseAngle='.785' crossSection='0 6 0 1.976470588 0.635294118 0.988235294 1.270588235 0.423529412 2.117647059 0.070588235 2.752941176 0 3.6 0.211764706 4.376470588 0.705882353 4.870588235 1.482352941 5.082352941 2.258823529 5.082352941 6 0 6' solid='false' spine='0 0 .5 0 0 -.5'/>
 83                                                         </Shape>
 84                                                    </Transform>
 85                                               </Transform>
 86                                          </Transform>
 87                                          <Transform rotation='1 0 0 1.57' translation='-6.5 24 0'>
 88                                               <Shape DEF='RockerHandle'>
 89                                                    <Appearance>
 90                                                         <Material USE='Wood'/>
 91                                                    </Appearance>
 92                                                    <Cylinder height='10' radius='.75'/>
 93                                               </Shape>
 94                                          </Transform>
 95                                          <Transform rotation='1 0 0 1.57' translation='-8.5 21 0'>
 96                                               <Shape DEF='RockerEye'>
 97                                                    <Appearance>
 98                                                         <Material diffuseColor='0.1 0.1 0.1'/>
 99                                                    </Appearance>
100                                                    <Cylinder height='1.01' radius='.75'/>
101                                               </Shape>
102                                          </Transform>
103                                     </Group>
104                                </Transform>
105                           </Transform>
106
                         <!-- ROUTE information for CLOCK node:  [from fraction_changed to HorsePathInterpolator.set_fraction ] -->
                          <TimeSensor DEF='CLOCK' cycleInterval='2' loop='true'/>
107
                         <!-- ROUTE information for HorsePathInterpolator node:  [from CLOCK.fraction_changed to set_fraction ] [from value_changed to AutoRotateTransform.set_rotation ] -->
                          <OrientationInterpolator DEF='HorsePathInterpolator' key='0.0 0.125 0.25 0.375 0.5 0.625 0.75 0.875 1.0' keyValue='0.0 1.0 0.0 0.0 0.0 1.0 0.0 .04 0.0 1.0 0.0 .08 0.0 1.0 0.0 .04 0.0 1.0 0.0 0.0 0.0 1.0 0.0 -.04 0.0 1.0 0.0 -.08 0.0 1.0 0.0 -.04 0.0 1.0 0.0 0.0'/>
108                           < ROUTE  fromNode='CLOCK' fromField='fraction_changed' toNode='HorsePathInterpolator' toField='set_fraction'/>
109                           < ROUTE  fromNode='HorsePathInterpolator' fromField='value_changed' toNode='AutoRotateTransform' toField='set_rotation'/>
110                      </Transform>
111                 </Transform>
112            </Transform>
113       </Scene>
114  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: AutoRotateTransform, CLOCK, HorseFront, HorsePathInterpolator, HorsePlaneSensor, HorseViewOverhead, HorseViewRight, NewBlue, NewGreen, NewRed, NewYellow, Rocker, RockerCrossBar, RockerEye, RockerHandle, RockerHindLeg, RockerSeat, RockingHorseTransform, SeatBack, Wood

Index for Viewpoint nodes: HorseViewOverhead, HorseViewRight
-->
X3D Tooltips element index: Appearance, Box, Cylinder, Extrusion, Group, head, Material, meta, OrientationInterpolator, PlaneSensor, ROUTE, Scene, Shape, TimeSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 3 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

CLOCK
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(1)
HorsePathInterpolator
OrientationInterpolator
set_fraction
SFFloat 		then


  		HorsePathInterpolator
OrientationInterpolator
value_changed
SFRotation
→
ROUTE
event to
(2)
AutoRotateTransform
Transform
set_rotation
SFRotation

HorsePlaneSensor
PlaneSensor
translation_changed
SFVec3f
→
ROUTE
event to
(1)
RockingHorseTransform
Transform
set_translation
SFVec3f

Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
