X3D Model Documentation: SpaceAttack.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Interchange' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' SpaceAttack.x3d '/>
  6            <meta name='creator' content='Mike Perry'/>
  7            <meta name='created' content='17 August 2000'/>
  8            <meta name='modified' content='28 November 2019'/>
  9            <meta name='description' content='Three Space Ships Attack'/>
 10            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Space/SpaceAttack/SpaceAttack.x3d '/>
 11            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 12            <meta name='license' content='../../license.html'/>
 13       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Afterburner, Bomb, camera1, camera2, camera3, camera4, Clock, Cockpit, Engine, Fighter1, Flightpath, Pilot, Threeflight, Wing

Index for Viewpoint nodes: camera1, camera2, camera3, camera4
-->
 14       <Scene>
 15            <!-- The Background Planets -->
 16            <WorldInfo title='SpaceAttack.x3d'/>
 17            <Transform translation='0 0 -15'>
 18                 <Shape>
 19                      <Sphere radius='2.4'/>
 20                      <Appearance>
 21                           <ImageTexture   url=' "../SolarSystem/mars.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Space/SolarSystem/mars.jpg " '/>
 22                      </Appearance>
 23                 </Shape>
 24            </Transform>
 25            <Transform translation='-15 0 0'>
 26                 <Shape>
 27                      <Sphere radius='3'/>
 28                      <Appearance>
 29                           <ImageTexture   url=' "../SolarSystem/sun.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Space/SolarSystem/sun.jpg " '/>
 30                      </Appearance>
 31                 </Shape>
 32            </Transform>
 33            <Transform translation='25 0 -4'>
 34                 <Shape>
 35                      <Sphere radius='2'/>
 36                      <Appearance>
 37                           <ImageTexture   url=' "../SolarSystem/neptune.jpg " "https://www.web3d.org/x3d/content/examples/Savage/Space/SolarSystem/neptune.jpg " '/>
 38                      </Appearance>
 39                 </Shape>
 40            </Transform>
 41            <Transform translation='0 0 25'>
 42                 <Shape>
 43                      <Sphere radius='2'/>
 44                      <Appearance>
 45                           <ImageTexture   url=' "../../earth-topo.png " "../../earth-topo-small.gif " "https://www.web3d.org/x3d/content/examples/Savage/Space/SpaceAttack/../../earth-topo.png " "https://www.web3d.org/x3d/content/examples/Basic/earth-topo-small.gif " '/>
 46                      </Appearance>
 47                 </Shape>
 48            </Transform>
 49            <!-- camera angles -->
 50            <Viewpoint DEF='camera1' description='camera 1' fieldOfView='.9599' orientation='1 0 0 -.2618' position='.5 .5 12'/>
 51            <Viewpoint DEF='camera2' description='camera 2' orientation='0 1 0 1.57' position='7 0 0'/>

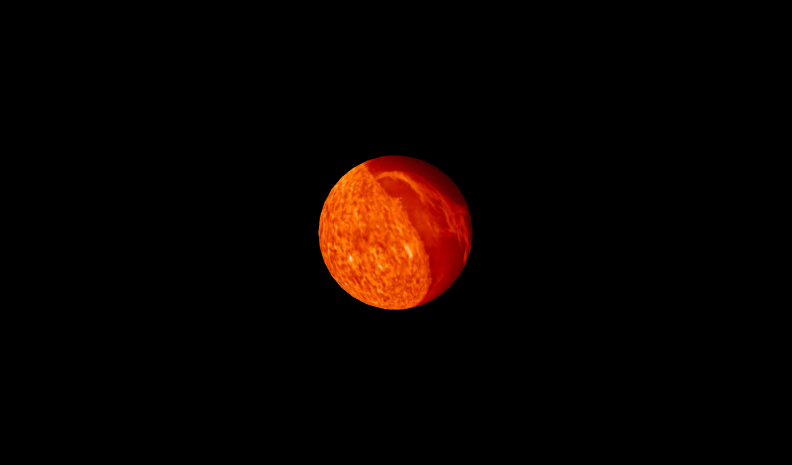

 52            <Viewpoint DEF='camera3' description='camera 3' orientation='0 1 0 -.7854' position='-5 0 5'/>

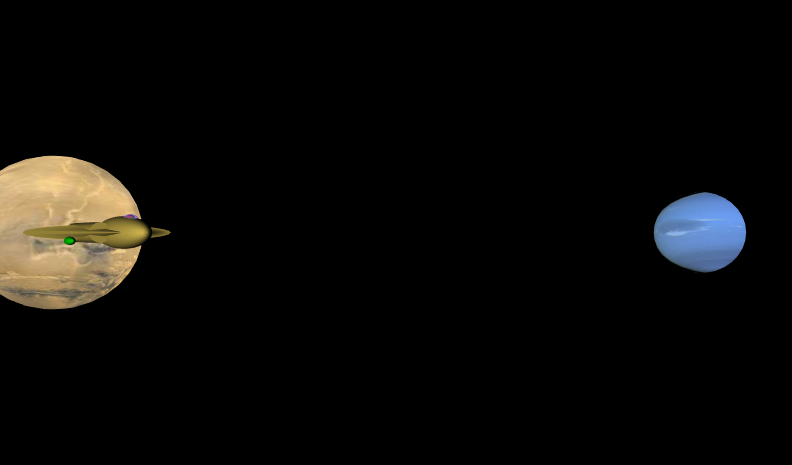

 53            <Viewpoint DEF='camera4' description='camera 4' fieldOfView='1.0472' orientation='0 1 0 3.14' position='0 2 -2'/>
 54            <!-- Fighters -->
 55
          <!-- ROUTE information for Threeflight node:  [from Flightpath.value_changed to set_translation ] -->
           <Transform DEF='Threeflight' rotation='1 0 0 1.57'>
 56
               <!-- Group Fighter1 is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                <Group DEF='Fighter1'>
 57                      <Transform scale='1 3 1' translation='0.0 0.5 -0.3'>
 58                           <Shape>
 59                                <Sphere radius='0.14'/>
 60                                <Appearance DEF='Cockpit'>
 61                                     <Material emissiveColor='0 0 1' transparency='0.55'/>
 62                                </Appearance>
 63                           </Shape>
 64                      </Transform>
 65                      <Transform scale='0.8 0.8 0.8' translation='0.0 0.51 -0.3'>
 66                           <Shape>
 67                                <Sphere DEF='Pilot' radius='0.16'/>
 68                                <Appearance>
 69                                     <Material diffuseColor='1.0 0.0 0.0'/>
 70                                </Appearance>
 71                           </Shape>
 72                      </Transform>
 73                      <Transform scale='1 3.8 1'>
 74                           <Shape>
 75                                <Sphere radius='0.4'/>
 76                                <Appearance>
 77                                     <Material diffuseColor='0.8 0.7 0.3'/>
 78                                </Appearance>
 79                           </Shape>
 80                      </Transform>
 81                      <Transform rotation='1 0 0 3.14' translation='0.5 -2.0 0.0'>
 82
                         <!-- Shape Afterburner is a DEF node that has 1 USE node: USE_1 -->
                          <Shape DEF='Afterburner'>
 83                                <Cone bottomRadius='0.25' height='0.9'/>
 84                                <Appearance>
 85                                     <Material diffuseColor='1.0 0.2 0.2' transparency='0.5'/>
 86                                </Appearance>
 87                           </Shape>
 88                      </Transform>
 89                      <Transform rotation='1 0 0 3.14' translation='-0.5 -2.0 0.0'>
 90                           <Shape USE='Afterburner'/>
 91                      </Transform>
 92                      <Transform translation='.5 -1 0'>
 93
                         <!-- Shape Engine is a DEF node that has 1 USE node: USE_1 -->
                          <Shape DEF='Engine'>
 94                                <Cylinder bottom='false' radius='.25'/>
 95                                <Appearance>
 96                                     <Material diffuseColor='0.8 0.7 0.3'/>
 97                                </Appearance>
 98                           </Shape>
 99                      </Transform>
100                      <Transform translation='-0.5 -1 0'>
101                           <Shape USE='Engine'/>
102                      </Transform>
103                      <Transform scale='9 1 1'>
104                           <Shape DEF='Wing'>
105                                <Appearance>
106                                     <Material diffuseColor='0.8 0.7 0.3'/>
107                                </Appearance>
108                                <Cone bottomRadius='0.2' height='2.8'/>
109                           </Shape>
110                      </Transform>
111                      <Transform scale='1 3 1' translation='1.0 -0.6 0.2'>
112
                         <!-- Shape Bomb is a DEF node that has 1 USE node: USE_1 -->
                          <Shape DEF='Bomb'>
113                                <Sphere radius='.1'/>
114                                <Appearance>
115                                     <Material diffuseColor='0 0.8 0'/>
116                                </Appearance>
117                           </Shape>
118                      </Transform>
119                      <Transform scale='1 3 1' translation='-1.0 -0.6 0.2'>
120                           <Shape USE='Bomb'/>
121                      </Transform>
122                 </Group>
123                 <Transform translation='2.5 -2.0 1.0'>
124                      <Group USE='Fighter1'/>
125                 </Transform>
126                 <Transform translation='-2.5 -2.0 1.3'>
127                      <Group USE='Fighter1'/>
128                 </Transform>
129            </Transform>
130
          <!-- ROUTE information for Clock node:  [from fraction_changed to Flightpath.set_fraction ] -->
           <TimeSensor DEF='Clock' cycleInterval='10.0' loop='true'/>
131
          <!-- ROUTE information for Flightpath node:  [from Clock.fraction_changed to set_fraction ] [from value_changed to Threeflight.set_translation ] -->
           <PositionInterpolator DEF='Flightpath' key='0.00 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.18 0.19 0.20 0.21 0.22 0.23 0.24 0.25 0.26 0.27 0.28 0.29 0.30 0.31 0.32 0.33 .34 .35 0.36 0.37 0.50 0.70 0.80 0.90 1' keyValue='0.0 0.0 -10.0 0.0 0.0 0.0 0.0 0.0 0.5 0.0 0.0 1.0 0.0 0.0 1.5 0.0 0.0 2.0 0.0 0.0 3.5 0.0 0.0 4.0 0.0 0.0 4.5 0.0 0.0 5.0 0.0 0.0 5.5 0.0 0.0 6.0 0.0 0.0 6.5 0.0 0.0 7.0 0.0 0.0 7.5 0.0 0.0 8.0 0.0 0.0 8.5 0.0 0.0 9.0 0.0 0.0 10.0 0.0 0.0 10.5 0.0 0.0 11.0 0.0 0.0 11.5 0.0 0.0 12.0 0.0 0.0 12.5 0.0 0.0 13.0 0.0 0.0 13.5 0.0 0.0 14.0 0.0 0.0 14.5 0.0 0.0 15.0 0.0 0.0 15.5 0.0 0.0 17.0 0.0 0.0 18.0 0.0 0.0 19.0'/>
132            < ROUTE  fromNode='Clock' fromField='fraction_changed' toNode='Flightpath' toField='set_fraction'/>
133            < ROUTE  fromNode='Flightpath' fromField='value_changed' toNode='Threeflight' toField='set_translation'/>
134       </Scene>
135  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Afterburner, Bomb, camera1, camera2, camera3, camera4, Clock, Cockpit, Engine, Fighter1, Flightpath, Pilot, Threeflight, Wing

Index for Viewpoint nodes: camera1, camera2, camera3, camera4
-->
X3D Tooltips element index: Appearance, Cone, Cylinder, Group, head, ImageTexture, Material, meta, PositionInterpolator, ROUTE, Scene, Shape, Sphere, TimeSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 2 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(1)
Flightpath
PositionInterpolator
set_fraction
SFFloat 		then


  		Flightpath
PositionInterpolator
value_changed
SFVec3f
→
ROUTE
event to
(2)
Threeflight
Transform
set_translation
SFVec3f

Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
