X3D Model Documentation: Manta.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' Manta.x3d '/>
  6            <meta name='description' content='Italian Manta bottom mine, with truncated cone and handling padeyes.'/>
  7            <meta name='creator' content='Frederic Roussille'/>
  8            <meta name='created' content='8 May 2001'/>
  9            <meta name='modified' content='28 November 2019'/>
 10            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/Weapons/UnderwaterMines/Manta.x3d '/>

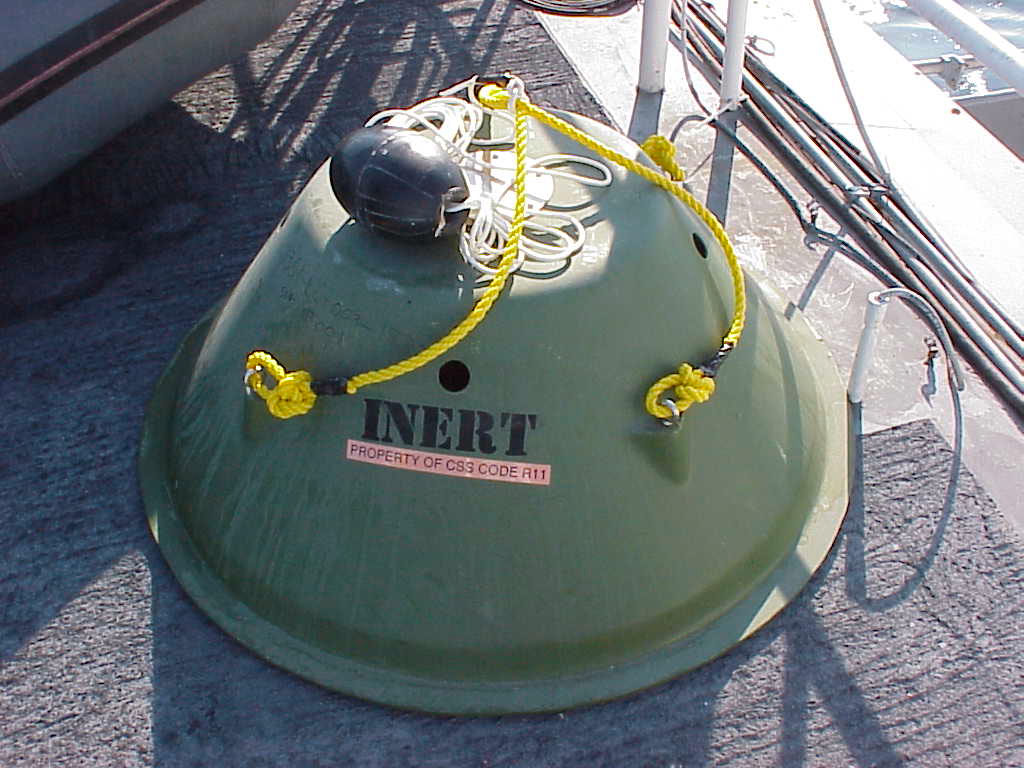

 11            <meta name='photo' content='MantaInert.jpg'/>
 12            <meta name='photo' content='minelocator.jpg'/>
 13            <meta name='photo' content='Mine1.jpg'/>
 14            <meta name='photo' content='Mine2.jpg'/>
 15            <meta name='photo' content='img055.gif'/>

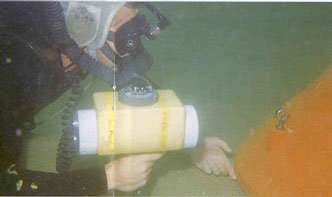

 16            <meta name='photo' content='http://www.cisatlantic.com/trimix/strike/minelocator.jpg'/>

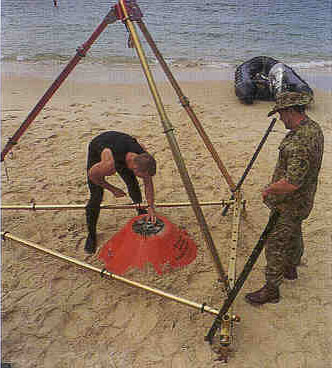

 17            <meta name='photo' content='http://www.cisatlantic.com/trimix/strike/Mine1.jpg'/>

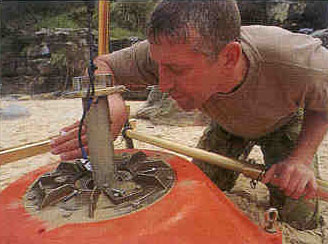

 18            <meta name='photo' content='http://www.cisatlantic.com/trimix/strike/Mine2.jpg'/>

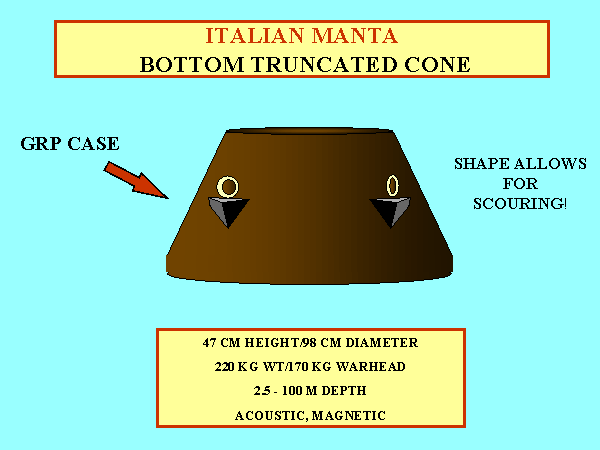

 19            <meta name='photo' content='https://www.fas.org/man/dod-101/navy/docs/swos/cmd/miw/Sp6-4-1/img055.gif'/>
 20            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 21            <meta name='license' content='../../license.html'/>
 22       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: grey, hole, orange, ring, triangle

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3
-->
 23       <Scene>
 24            <WorldInfo title='Manta.x3d'/>

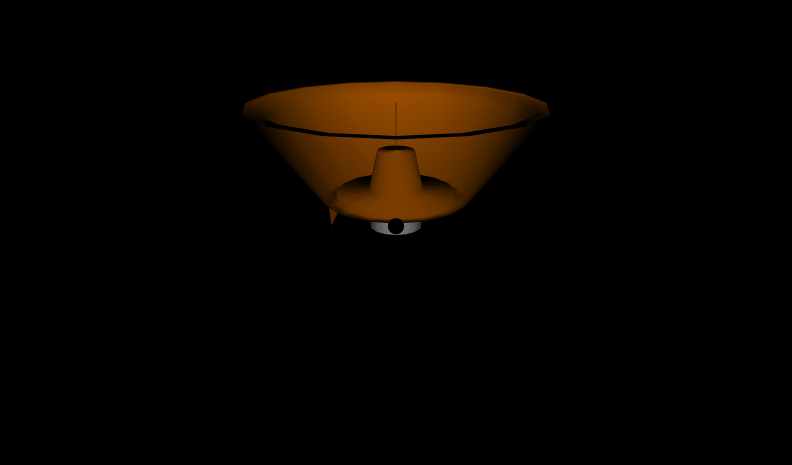

 25            <Viewpoint description='Manta mine' orientation='1 0 0 -0.4' position='0 1 3'/>
 26            <Viewpoint description='Manta top view' orientation='1 0 0 -1.57' position='0 2 0'/>

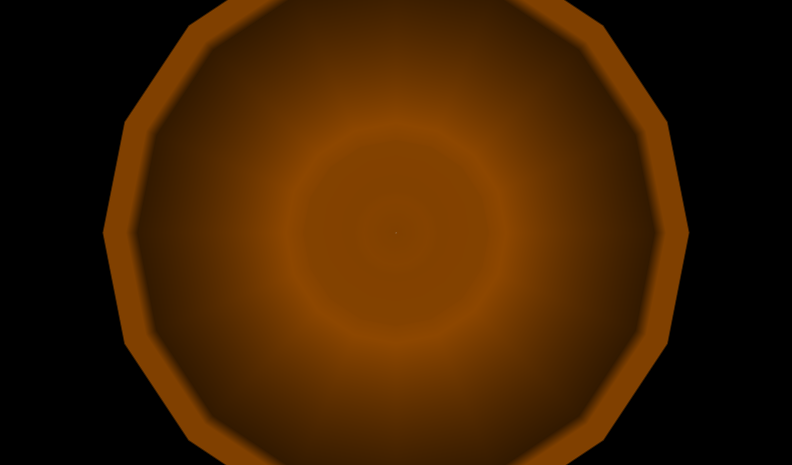

 27            <Viewpoint description='Manta side view' orientation='0 1 0 -1.57' position='-2 0 0'/>
