X3D Model Documentation: DEF_USE_AnimationExample.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' DEF_USE_AnimationExample.x3d '/>
  6            <meta name='description' content='Illustrate how USE nodes implement copy by reference, resulting in immediate changes when original DEF node is modified. A single MasterMaterial node is animated, and changes in the parent MasterAppearance are reflected throughout the scene graph.'/>
  7            <meta name='creator' content='Don Brutzman'/>
  8            <meta name='modified' content='1 September 2024'/>

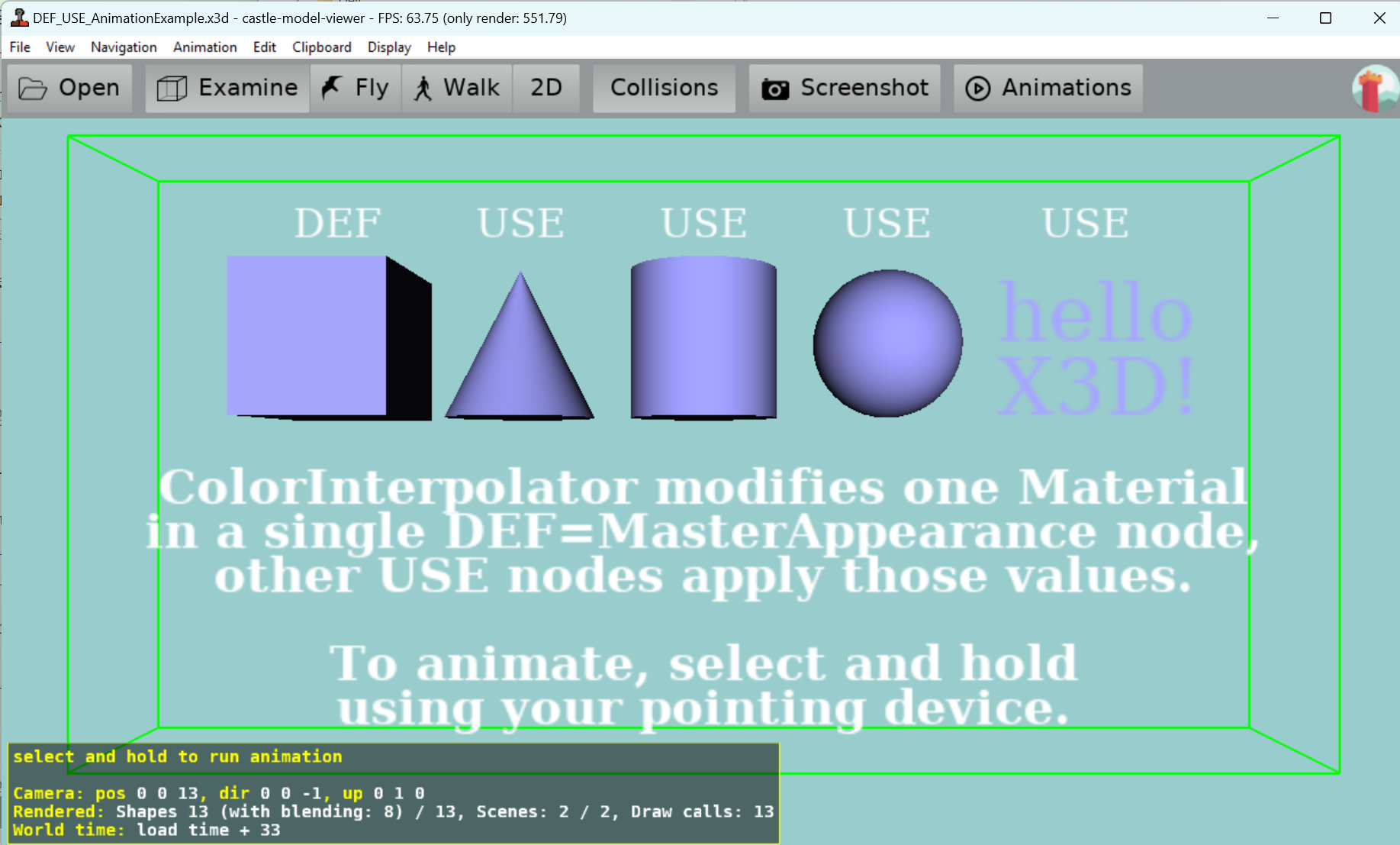

  9            <meta name='Image' content='DEF_USE_AnimationExampleScreenshot.png'/>
 10            <meta name=' TODO ' content=' X3D Specification Mantis Issue https://www.web3d.org/member-only/mantis/view.php?id=690 '/>
 11            <meta name='reference' content='Wikipedia: Evaluation strategy, pass by sharing https://en.wikipedia.org/wiki/Evaluation_strategy#Call_by_sharing'/>
 12            <meta name='specificationSection' content='X3D 4.0 Architecture, ISO/IEC 19775-1:2023, clause 4 Concepts, 4.4.3 DEF/USE semantics'/>
 13            <meta name='specificationUrl' content='https://www.web3d.org/specifications/X3Dv4Draft/ISO-IEC19775-1v4-IS.proof/Part01/concepts.html#DEF_USE_Semantics'/>
 14            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter02GeometryPrimitives/GeometryPrimitiveNodes.x3d '/>
 15            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/Animation/DEF_USE_AnimationExample.x3d '/>
 16            <meta name='generator' content='Altova XMLSpy https://www.altova.com/xmlspy-xml-editor'/>

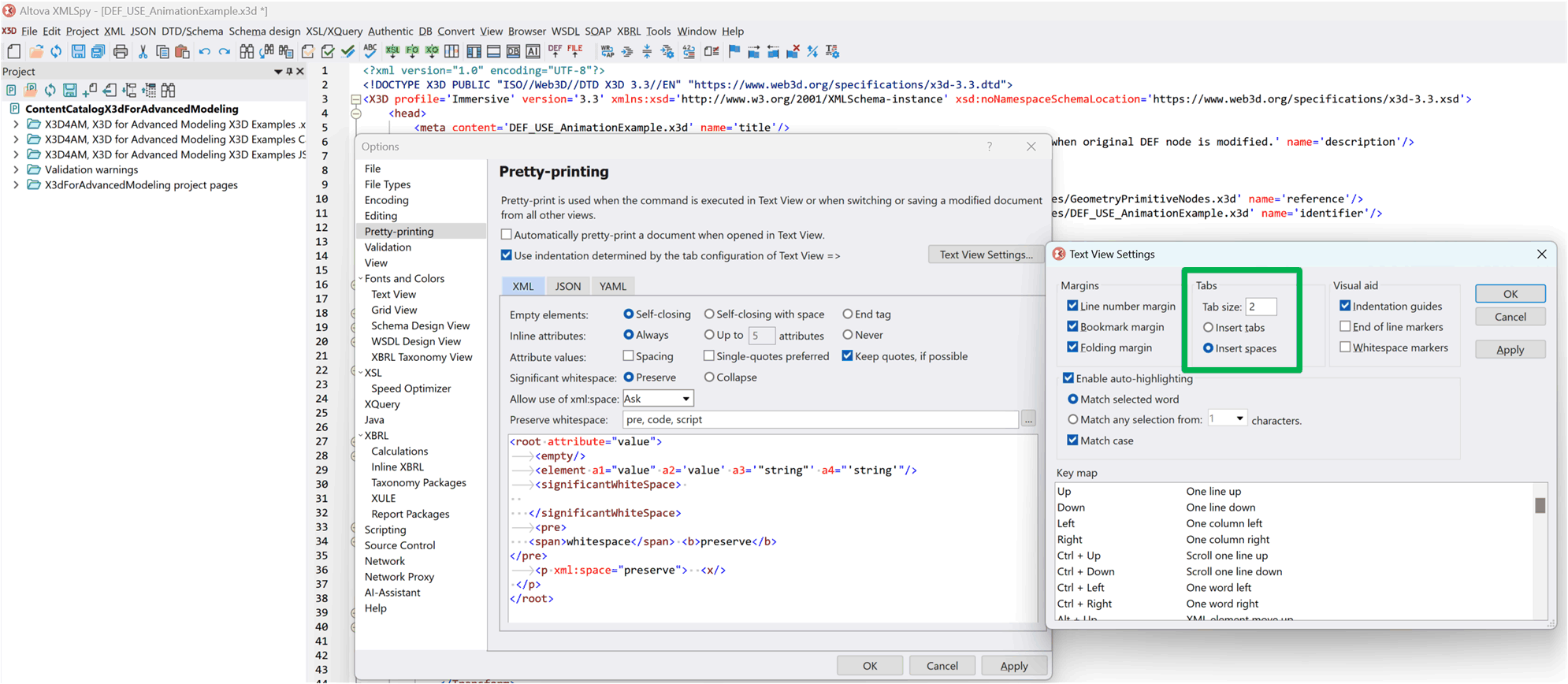

 17            <meta name='reference' content='XMLSpyPrettyPrintSpacingTextViewSettings.png'/>
 18            <meta name='generator' content='X3D-Edit 4.0 https://www.web3d.org/x3d/tools/X3D-Edit'/>
 19            <meta name='license' content='../license.html'/>
 20       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Clock, ColorChanger, DefaultBox, DefaultCone, DefaultCylinder, DefaultFontStyle, DefaultSphere, DefaultText, EntryView, HighererRowTransform, LowerRowTransform, MasterAppearance, MasterMaterial, MessageFontStyle, SmallDEFText, SmallFontStyle, SmallUSEText, TextAppearance, TopLevelTouchSensor, TransparentSelectableBox, UserMessage

Index for Viewpoint node: EntryView
-->
 21       <Scene>
 22            <WorldInfo title='DEF_USE_AnimationExample.x3d'/>
 23            <Background skyColor='0.6 0.8 0.8'/>
 24            <Viewpoint DEF='EntryView' description='DEF - USE Animation Example' position='0 0 13'/>
 25            <!-- Selectable Text design pattern has transparent Box and TouchSensor description as a tooltip -->
 26
          <!-- ROUTE information for TopLevelTouchSensor node:  [from isActive to Clock.enabled ] -->
           <TouchSensor DEF='TopLevelTouchSensor' description='select and hold to run animation'/>
 27            <Group>
 28                 <Shape DEF='TransparentSelectableBox'>
 29                      <Box size='16 8 .001'/>
 30                      <Appearance>
 31                           <Material transparency='1'/>
 32                      </Appearance>
 33                 </Shape>
 34                 <Transform DEF='HighererRowTransform' translation='0 1.5 0'>
 35                      <Transform translation='-5 0 0'>
 36                           <Shape>
 37                                <Box DEF='DefaultBox'/>
 38
                              <!-- Appearance MasterAppearance is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                               <Appearance DEF='MasterAppearance'>
 39
                                   <!-- ROUTE information for MasterMaterial node:  [from ColorChanger.value_changed to diffuseColor ] -->
                                    <Material DEF='MasterMaterial' diffuseColor='0.4 0.4 0.4'/>
 40                                </Appearance>
 41                           </Shape>
 42                           <Transform translation='0 1.6 0'>
 43                                <Shape DEF='SmallDEFText'>
 44                                     <Text string='"DEF"'>
 45
                                        <!-- FontStyle SmallFontStyle is a DEF node that has 1 USE node: USE_1 -->
                                         <FontStyle DEF='SmallFontStyle' justify='"MIDDLE" "MIDDLE"' size='0.5'/>
 46                                     </Text>
 47
                                   <!-- Appearance TextAppearance is a DEF node that has 1 USE node: USE_1 -->
                                    <Appearance DEF='TextAppearance'>
 48                                          <Material diffuseColor='1 1 1'/>
 49                                     </Appearance>
 50                                </Shape>
 51                           </Transform>
 52                      </Transform>
 53                      <Transform translation='-2.5 0 0'>
 54                           <Shape>
 55                                <Cone DEF='DefaultCone'/>
 56                                <Appearance USE='MasterAppearance'/>
 57                           </Shape>
 58                           <Transform translation='0 1.6 0'>
 59
                              <!-- Shape SmallUSEText is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Shape DEF='SmallUSEText'>
 60                                     <Text string='"USE"'>
 61                                          <FontStyle USE='SmallFontStyle'/>
 62                                     </Text>
 63                                     <Appearance USE='TextAppearance'/>
 64                                </Shape>
 65                           </Transform>
 66                      </Transform>
 67                      <Transform>
 68                           <Shape>
 69                                <Cylinder DEF='DefaultCylinder'/>
 70                                <Appearance USE='MasterAppearance'/>
 71                           </Shape>
 72                           <Transform translation='0 1.6 0'>
 73                                <Shape USE='SmallUSEText'/>
 74                           </Transform>
 75                      </Transform>
 76                      <Transform translation='2.5 0 0'>
 77                           <Shape>
 78                                <Sphere DEF='DefaultSphere'/>
 79                                <Appearance USE='MasterAppearance'/>
 80                           </Shape>
 81                           <Transform translation='0 1.6 0'>
 82                                <Shape USE='SmallUSEText'/>
 83                           </Transform>
 84                      </Transform>
 85                      <Transform translation='4 0 0'>
 86                           <Shape>
 87                                <Text DEF='DefaultText' string='"hello" "X3D!"'>
 88                                     <FontStyle DEF='DefaultFontStyle'/>
 89                                </Text>
 90                                <Appearance USE='MasterAppearance'/>
 91                           </Shape>
 92                           <Transform translation='1.2 1.6 0'>
 93                                <Shape USE='SmallUSEText'/>
 94                           </Transform>
 95                      </Transform>
 96                 </Transform>
 97
               <!-- ROUTE information for Clock node:  [from TopLevelTouchSensor.isActive to enabled ] [from fraction_changed to ColorChanger.set_fraction ] -->
                <TimeSensor DEF='Clock' cycleInterval='8' enabled='false' loop='true'/>
 98
               <!-- ROUTE information for ColorChanger node:  [from Clock.fraction_changed to set_fraction ] [from value_changed to MasterMaterial.diffuseColor ] -->
                <ColorInterpolator DEF='ColorChanger' key='0 0.5 0.5 0.75 1.0' keyValue='1 1 1 1 0 0 0 1 0 0 0 1 1 1 1'/>
 99                 < ROUTE  fromNode='TopLevelTouchSensor' fromField='isActive' toNode='Clock' toField='enabled'/>
100                 < ROUTE  fromNode='Clock' fromField='fraction_changed' toNode='ColorChanger' toField='set_fraction'/>
101                 < ROUTE  fromNode='ColorChanger' fromField='value_changed' toNode='MasterMaterial' toField='diffuseColor'/>
102                 <Transform DEF='LowerRowTransform' translation='0 -2 0'>
103                      <Shape>
104                           <Text DEF='UserMessage' string='"ColorInterpolator modifies one Material" "in a single DEF=MasterAppearance node," "other USE nodes apply those values." "" "To animate, select and hold" "using your pointing device."'>
105                                <FontStyle DEF='MessageFontStyle' justify='"MIDDLE" "MIDDLE"' size='0.6' style='BOLD'/>
106                           </Text>
107                           <Appearance>
108                                <Material diffuseColor='1 1 1'/>
109                           </Appearance>
110                      </Shape>
111                 </Transform>
112            </Group>
113       </Scene>
114  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->
<!-- to top DEF nodes index: Clock, ColorChanger, DefaultBox, DefaultCone, DefaultCylinder, DefaultFontStyle, DefaultSphere, DefaultText, EntryView, HighererRowTransform, LowerRowTransform, MasterAppearance, MasterMaterial, MessageFontStyle, SmallDEFText, SmallFontStyle, SmallUSEText, TextAppearance, TopLevelTouchSensor, TransparentSelectableBox, UserMessage

Index for Viewpoint node: EntryView
-->
X3D Tooltips element index: Appearance, Background, Box, ColorInterpolator, Cone, Cylinder, FontStyle, Group, head, Material, meta, ROUTE, Scene, Shape, Sphere, Text, TimeSensor, TouchSensor, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types

Event Graph ROUTE Table entries with 3 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

TopLevelTouchSensor
TouchSensor
isActive
SFBool
→
ROUTE
event to
(1)
Clock
TimeSensor
enabled
SFBool 		then


  		Clock
TimeSensor
fraction_changed
SFFloat
→
ROUTE
event to
(2)
ColorChanger
ColorInterpolator
set_fraction
SFFloat 		then


  		ColorChanger
ColorInterpolator
value_changed
SFColor
→
ROUTE
event to
(3)
MasterMaterial
Material
diffuseColor
SFColor


Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
