X3D Model Documentation: FillPropertiesExample.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <!-- The following component tag is needed since FillProperties node is not part of the default Immersive profile -->
  6            <component level='3' name='Shape'/>
  7            <meta name='title' content=' FillPropertiesExample.x3d '/>
  8            <meta name='description' content='Demonstrate various FillProperties values.'/>
  9            <meta name='creator' content='Don Brutzman'/>
 10            <meta name='created' content='20 August 2008'/>
 11            <meta name='modified' content='27 July 2024'/>
 12            <meta name='Image' content='FillPropertiesHatchStyle.png'/>

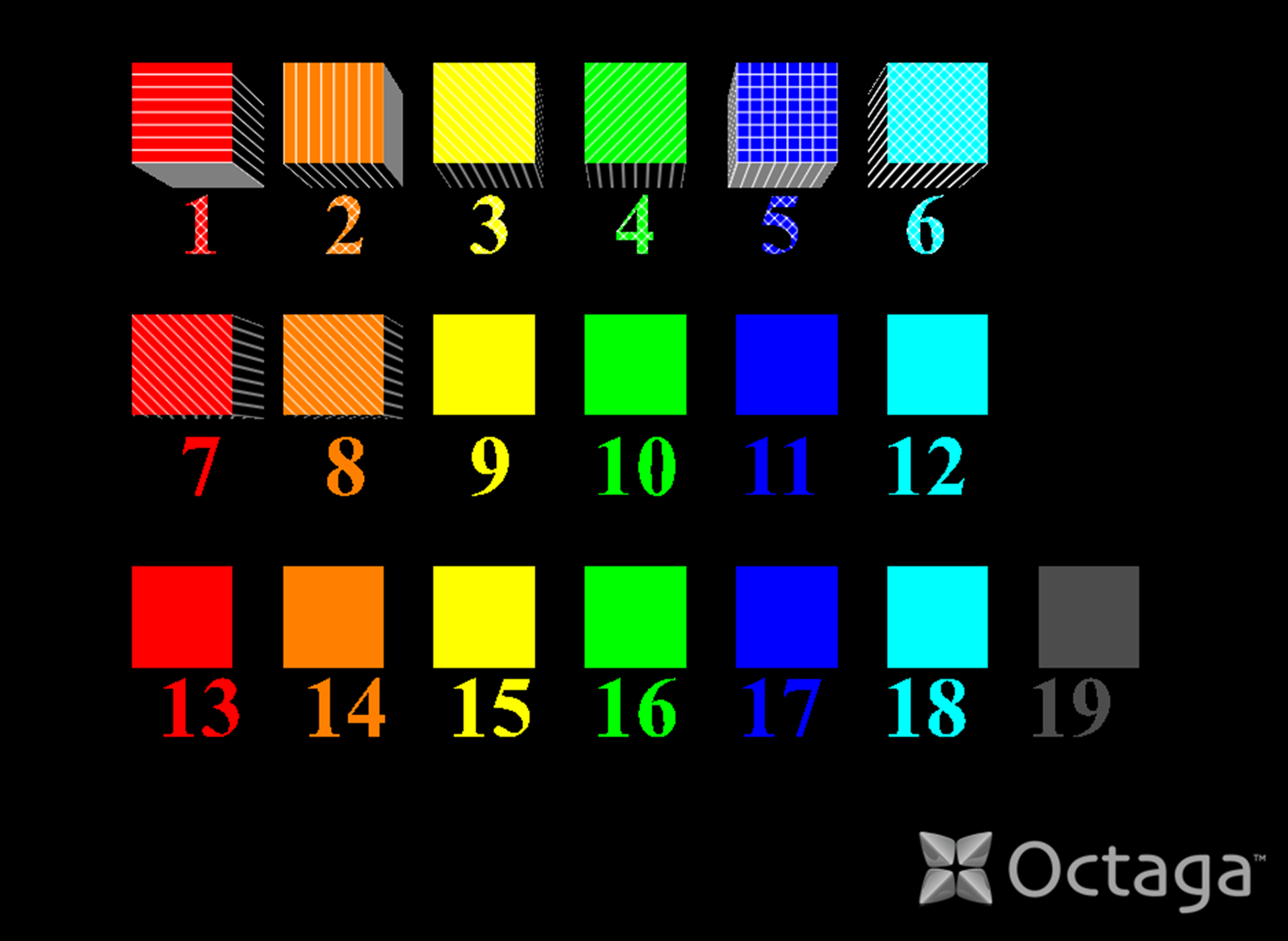

 13            <meta name='Image' content='FillPropertiesHatchStyleOctaga.png'/>
 14            <meta name='reference' content='https://X3dGraphics.com'/>
 15            <meta name='reference' content=' https://www.web3d.org/x3d/content/examples/X3dResources.html '/>
 16            <meta name='subject' content='X3D book, X3D graphics, X3D-Edit, http://www.x3dGraphics.com'/>
 17            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter05AppearanceMaterialTextures/FillPropertiesExample.x3d '/>
 18            <meta name='generator' content='X3D-Edit 4.0, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 19            <meta name='license' content='../license.html'/>
 20       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: FifthRowBoxes, FillAppearance1, FillAppearance10, FillAppearance11, FillAppearance12, FillAppearance13, FillAppearance14, FillAppearance15, FillAppearance16, FillAppearance17, FillAppearance18, FillAppearance19, FillAppearance2, FillAppearance3, FillAppearance4, FillAppearance5, FillAppearance6, FillAppearance7, FillAppearance8, FillAppearance9, FirstRowBoxes, FourthRowText, Middle, OverallAdjustment, SecondRowText, SixthRowText, ThirdRowBoxes

Index for Viewpoint node: Viewpoint_1
-->
 21       <Scene>
 22            <WorldInfo title='FillPropertiesExample.x3d'/>
 23            <Viewpoint description='FillProperties hatchStyle examples' position='0 0 24'/>
 24            <Transform DEF='OverallAdjustment'>
 25                 <Transform DEF='FirstRowBoxes' translation='0 7 0'>
 26                      <Transform translation='-9 0 0'>
 27                           <Shape>
 28                                <Box/>
 29
                              <!-- Appearance FillAppearance1 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance1'>
 30                                     <Material diffuseColor='1 0 0'/>
 31                                     <FillProperties containerField='fillProperties'>
 32                                          <!-- hatchStyle='1' horizontal equally-spaced parallel lines -->
 33                                     </FillProperties>
 34                                </Appearance>
 35                           </Shape>
 36                      </Transform>
 37                      <Transform translation='-6 0 0'>
 38                           <Shape>
 39                                <Box/>
 40
                              <!-- Appearance FillAppearance2 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance2'>
 41                                     <Material diffuseColor='1 0.5 0'/>
 42                                     <FillProperties hatchStyle='2' containerField='fillProperties'>
 43                                          <!-- hatchStyle='2' vertical equally-spaced parallel lines -->
 44                                     </FillProperties>
 45                                </Appearance>
 46                           </Shape>
 47                      </Transform>
 48                      <Transform translation='-3 0 0'>
 49                           <Shape>
 50                                <Box/>
 51
                              <!-- Appearance FillAppearance3 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance3'>
 52                                     <Material diffuseColor='1 1 0'/>
 53                                     <FillProperties hatchStyle='3' containerField='fillProperties'>
 54                                          <!-- hatchStyle='3' positive slope equally-spaced parallel lines -->
 55                                     </FillProperties>
 56                                </Appearance>
 57                           </Shape>
 58                      </Transform>
 59                      <Transform>
 60                           <Shape>
 61                                <Box/>
 62
                              <!-- Appearance FillAppearance4 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance4'>
 63                                     <Material diffuseColor='0 1 0'/>
 64                                     <FillProperties hatchStyle='4' containerField='fillProperties'>
 65                                          <!-- hatchStyle='4' negative slope equally-spaced parallel lines -->
 66                                     </FillProperties>
 67                                </Appearance>
 68                           </Shape>
 69                      </Transform>
 70                      <Transform translation='3 0 0'>
 71                           <Shape>
 72                                <Box/>
 73
                              <!-- Appearance FillAppearance5 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance5'>
 74                                     <Material diffuseColor='0 0 1'/>
 75                                     <FillProperties hatchStyle='5' containerField='fillProperties'>
 76                                          <!-- hatchStyle='5' horizontal/vertical crosshatch -->
 77                                     </FillProperties>
 78                                </Appearance>
 79                           </Shape>
 80                      </Transform>
 81                      <Transform translation='6 0 0'>
 82                           <Shape>
 83                                <Box/>
 84
                              <!-- Appearance FillAppearance6 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance6'>
 85                                     <Material diffuseColor='0 1 1'/>
 86                                     <FillProperties hatchStyle='6' containerField='fillProperties'>
 87                                          <!-- hatchStyle='6' positive slope / negative slope crosshatch -->
 88                                     </FillProperties>
 89                                </Appearance>
 90                           </Shape>
 91                      </Transform>
 92                 </Transform>
 93                 <Transform DEF='SecondRowText' translation='0 5 0'>
 94                      <Transform translation='-9 0 0'>
 95                           <Shape>
 96                                <Text string='"1"'>
 97
                                   <!-- FontStyle Middle is a DEF node that has 18 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8, USE_9, USE_10, USE_11, USE_12, USE_13, USE_14, USE_15, USE_16, USE_17, USE_18 -->
                                    <FontStyle DEF='Middle' justify='"MIDDLE" "MIDDLE"' size='2' style='BOLD'/>
 98                                </Text>
 99                                <Appearance USE='FillAppearance1'/>
100                           </Shape>
101                      </Transform>
102                      <Transform translation='-6 0 0'>
103                           <Shape>
104                                <Text string='"2"'>
105                                     <FontStyle USE='Middle'/>
106                                </Text>
107                                <Appearance USE='FillAppearance2'/>
108                           </Shape>
109                      </Transform>
110                      <Transform translation='-3 0 0'>
111                           <Shape>
112                                <Text string='"3"'>
113                                     <FontStyle USE='Middle'/>
114                                </Text>
115                                <Appearance USE='FillAppearance3'/>
116                           </Shape>
117                      </Transform>
118                      <Transform>
119                           <Shape>
120                                <Text string='"4"'>
121                                     <FontStyle USE='Middle'/>
122                                </Text>
123                                <Appearance USE='FillAppearance4'/>
124                           </Shape>
125                      </Transform>
126                      <Transform translation='3 0 0'>
127                           <Shape>
128                                <Text string='"5"'>
129                                     <FontStyle USE='Middle'/>
130                                </Text>
131                                <Appearance USE='FillAppearance5'/>
132                           </Shape>
133                      </Transform>
134                      <Transform translation='6 0 0'>
135                           <Shape>
136                                <Text string='"6"'>
137                                     <FontStyle USE='Middle'/>
138                                </Text>
139                                <Appearance USE='FillAppearance6'/>
140                           </Shape>
141                      </Transform>
142                 </Transform>
143                 <Transform DEF='ThirdRowBoxes' translation='0 2 0'>
144                      <Transform translation='-9 0 0'>
145                           <Shape>
146                                <Box/>
147
                              <!-- Appearance FillAppearance7 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance7'>
148                                     <Material diffuseColor='1 0 0'/>
149                                     <FillProperties hatchStyle='7' containerField='fillProperties'>
150                                          <!-- hatchStyle='7' (optional support) cast iron or malleable iron and general use for all materials -->
151                                     </FillProperties>
152                                </Appearance>
153                           </Shape>
154                      </Transform>
155                      <Transform translation='-6 0 0'>
156                           <Shape>
157                                <Box/>
158
                              <!-- Appearance FillAppearance8 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance8'>
159                                     <Material diffuseColor='1 0.5 0'/>
160                                     <FillProperties hatchStyle='8' containerField='fillProperties'>
161                                          <!-- hatchStyle='8' (optional support) steel -->
162                                     </FillProperties>
163                                </Appearance>
164                           </Shape>
165                      </Transform>
166                      <Transform translation='-3 0 0'>
167                           <Shape>
168                                <Box/>
169
                              <!-- Appearance FillAppearance9 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance9'>
170                                     <Material diffuseColor='1 1 0'/>
171                                     <FillProperties hatchStyle='9' containerField='fillProperties'>
172                                          <!-- hatchStyle='9' (optional support) bronze, brass, copper, and compositions -->
173                                     </FillProperties>
174                                </Appearance>
175                           </Shape>
176                      </Transform>
177                      <Transform>
178                           <Shape>
179                                <Box/>
180
                              <!-- Appearance FillAppearance10 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance10'>
181                                     <Material diffuseColor='0 1 0'/>
182                                     <FillProperties hatchStyle='10' containerField='fillProperties'>
183                                          <!-- hatchStyle='10' (optional support) white metal, zinc, lead, babbit, and alloys -->
184                                     </FillProperties>
185                                </Appearance>
186                           </Shape>
187                      </Transform>
188                      <Transform translation='3 0 0'>
189                           <Shape>
190                                <Box/>
191
                              <!-- Appearance FillAppearance11 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance11'>
192                                     <Material diffuseColor='0 0 1'/>
193                                     <FillProperties hatchStyle='11' containerField='fillProperties'>
194                                          <!-- hatchStyle='11' (optional support) magnesium, aluminum, and aluminum alloys -->
195                                     </FillProperties>
196                                </Appearance>
197                           </Shape>
198                      </Transform>
199                      <Transform translation='6 0 0'>
200                           <Shape>
201                                <Box/>
202
                              <!-- Appearance FillAppearance12 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance12'>
203                                     <Material diffuseColor='0 1 1'/>
204                                     <FillProperties hatchStyle='12' containerField='fillProperties'>
205                                          <!-- hatchStyle='12' (optional support) rubber, plastic, and electrical insulation -->
206                                     </FillProperties>
207                                </Appearance>
208                           </Shape>
209                      </Transform>
210                 </Transform>
211                 <Transform DEF='FourthRowText'>
212                      <Transform translation='-9 0 0'>
213                           <Shape>
214                                <Text string='"7"'>
215                                     <FontStyle USE='Middle'/>
216                                </Text>
217                                <Appearance USE='FillAppearance7'/>
218                           </Shape>
219                      </Transform>
220                      <Transform translation='-6 0 0'>
221                           <Shape>
222                                <Text string='"8"'>
223                                     <FontStyle USE='Middle'/>
224                                </Text>
225                                <Appearance USE='FillAppearance8'/>
226                           </Shape>
227                      </Transform>
228                      <Transform translation='-3 0 0'>
229                           <Shape>
230                                <Text string='"9"'>
231                                     <FontStyle USE='Middle'/>
232                                </Text>
233                                <Appearance USE='FillAppearance9'/>
234                           </Shape>
235                      </Transform>
236                      <Transform>
237                           <Shape>
238                                <Text string='"10"'>
239                                     <FontStyle USE='Middle'/>
240                                </Text>
241                                <Appearance USE='FillAppearance10'/>
242                           </Shape>
243                      </Transform>
244                      <Transform translation='3 0 0'>
245                           <Shape>
246                                <Text string='"11"'>
247                                     <FontStyle USE='Middle'/>
248                                </Text>
249                                <Appearance USE='FillAppearance11'/>
250                           </Shape>
251                      </Transform>
252                      <Transform translation='6 0 0'>
253                           <Shape>
254                                <Text string='"12"'>
255                                     <FontStyle USE='Middle'/>
256                                </Text>
257                                <Appearance USE='FillAppearance12'/>
258                           </Shape>
259                      </Transform>
260                 </Transform>
261                 <Transform DEF='FifthRowBoxes' translation='0 -3 0'>
262                      <Transform translation='-9 0 0'>
263                           <Shape>
264                                <Box/>
265
                              <!-- Appearance FillAppearance13 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance13'>
266                                     <Material diffuseColor='1 0 0'/>
267                                     <FillProperties hatchStyle='13' containerField='fillProperties'>
268                                          <!-- hatchStyle='13' (optional support) cork, felt, fabric, leather, and fibre -->
269                                     </FillProperties>
270                                </Appearance>
271                           </Shape>
272                      </Transform>
273                      <Transform translation='-6 0 0'>
274                           <Shape>
275                                <Box/>
276
                              <!-- Appearance FillAppearance14 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance14'>
277                                     <Material diffuseColor='1 0.5 0'/>
278                                     <FillProperties hatchStyle='14' containerField='fillProperties'>
279                                          <!-- hatchStyle='14' (optional support) thermal insulation -->
280                                     </FillProperties>
281                                </Appearance>
282                           </Shape>
283                      </Transform>
284                      <Transform translation='-3 0 0'>
285                           <Shape>
286                                <Box/>
287
                              <!-- Appearance FillAppearance15 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance15'>
288                                     <Material diffuseColor='1 1 0'/>
289                                     <FillProperties hatchStyle='15' containerField='fillProperties'>
290                                          <!-- hatchStyle='15' (optional support) titanium and refractory material -->
291                                     </FillProperties>
292                                </Appearance>
293                           </Shape>
294                      </Transform>
295                      <Transform>
296                           <Shape>
297                                <Box/>
298
                              <!-- Appearance FillAppearance16 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance16'>
299                                     <Material diffuseColor='0 1 0'/>
300                                     <FillProperties hatchStyle='16' containerField='fillProperties'>
301                                          <!-- hatchStyle='16' (optional support) marble, slate, porcelain, glass, etc. -->
302                                     </FillProperties>
303                                </Appearance>
304                           </Shape>
305                      </Transform>
306                      <Transform translation='3 0 0'>
307                           <Shape>
308                                <Box/>
309
                              <!-- Appearance FillAppearance17 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance17'>
310                                     <Material diffuseColor='0 0 1'/>
311                                     <FillProperties hatchStyle='17' containerField='fillProperties'>
312                                          <!-- hatchStyle='17' (optional support) earth -->
313                                     </FillProperties>
314                                </Appearance>
315                           </Shape>
316                      </Transform>
317                      <Transform translation='6 0 0'>
318                           <Shape>
319                                <Box/>
320
                              <!-- Appearance FillAppearance18 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance18'>
321                                     <Material diffuseColor='0 1 1'/>
322                                     <FillProperties hatchStyle='18' containerField='fillProperties'>
323                                          <!-- hatchStyle='18' (optional support) sand -->
324                                     </FillProperties>
325                                </Appearance>
326                           </Shape>
327                      </Transform>
328                      <Transform translation='9 0 0'>
329                           <Shape>
330                                <Box/>
331
                              <!-- Appearance FillAppearance19 is a DEF node that has 1 USE node: USE_1 -->
                               <Appearance DEF='FillAppearance19'>
332                                     <Material diffuseColor='0.3 0.3 0.3'/>
333                                     <FillProperties hatchStyle='19' containerField='fillProperties'>
334                                          <!-- hatchStyle='19' (optional support) repeating dot -->
335                                     </FillProperties>
336                                </Appearance>
337                           </Shape>
338                      </Transform>
339                 </Transform>
340                 <Transform DEF='SixthRowText' translation='0 -5 0'>
341                      <Transform translation='-9 0 0'>
342                           <Shape>
343                                <Text string='"13"'>
344                                     <FontStyle USE='Middle'/>
345                                </Text>
346                                <Appearance USE='FillAppearance13'/>
347                           </Shape>
348                      </Transform>
349                      <Transform translation='-6 0 0'>
350                           <Shape>
351                                <Text string='"14"'>
352                                     <FontStyle USE='Middle'/>
353                                </Text>
354                                <Appearance USE='FillAppearance14'/>
355                           </Shape>
356                      </Transform>
357                      <Transform translation='-3 0 0'>
358                           <Shape>
359                                <Text string='"15"'>
360                                     <FontStyle USE='Middle'/>
361                                </Text>
362                                <Appearance USE='FillAppearance15'/>
363                           </Shape>
364                      </Transform>
365                      <Transform>
366                           <Shape>
367                                <Text string='"16"'>
368                                     <FontStyle USE='Middle'/>
369                                </Text>
370                                <Appearance USE='FillAppearance16'/>
371                           </Shape>
372                      </Transform>
373                      <Transform translation='3 0 0'>
374                           <Shape>
375                                <Text string='"17"'>
376                                     <FontStyle USE='Middle'/>
377                                </Text>
378                                <Appearance USE='FillAppearance17'/>
379                           </Shape>
380                      </Transform>
381                      <Transform translation='6 0 0'>
382                           <Shape>
383                                <Text string='"18"'>
384                                     <FontStyle USE='Middle'/>
385                                </Text>
386                                <Appearance USE='FillAppearance18'/>
387                           </Shape>
388                      </Transform>
389                      <Transform translation='9 0 0'>
390                           <Shape>
391                                <Text string='"19"'>
392                                     <FontStyle USE='Middle'/>
393                                </Text>
394                                <Appearance USE='FillAppearance19'/>
395                           </Shape>
396                      </Transform>
397                 </Transform>
398            </Transform>
399       </Scene>
400  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: FifthRowBoxes, FillAppearance1, FillAppearance10, FillAppearance11, FillAppearance12, FillAppearance13, FillAppearance14, FillAppearance15, FillAppearance16, FillAppearance17, FillAppearance18, FillAppearance19, FillAppearance2, FillAppearance3, FillAppearance4, FillAppearance5, FillAppearance6, FillAppearance7, FillAppearance8, FillAppearance9, FirstRowBoxes, FourthRowText, Middle, OverallAdjustment, SecondRowText, SixthRowText, ThirdRowBoxes

Index for Viewpoint node: Viewpoint_1
-->
X3D Tooltips element index: Appearance, Box, component, FillProperties, FontStyle, head, Material, meta, Scene, Shape, Text, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter05AppearanceMaterialTextures/FillPropertiesExampleIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter05AppearanceMaterialTextures/FillPropertiesExample.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode  DEF='idName' field='value'/> matches XML terminology <XmlElement  DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
